QM-9100D Series & QM-9000D
가연성가스감지 수신기

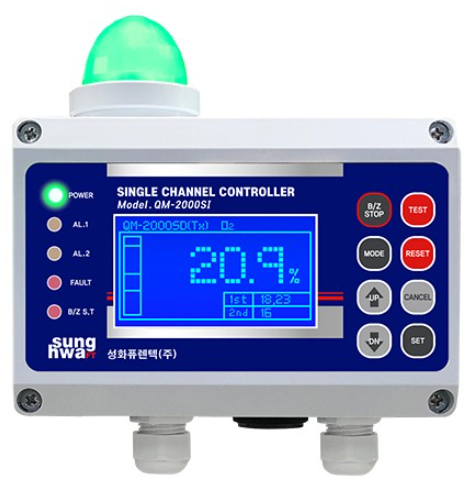

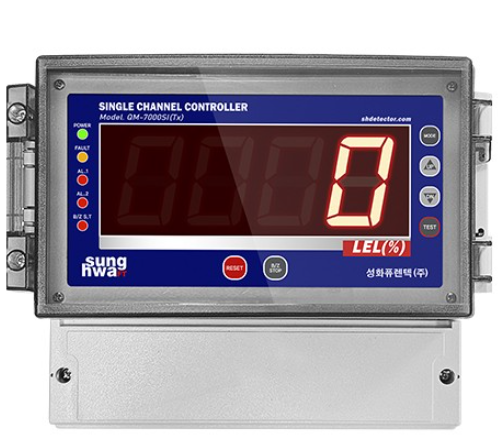

| 모델명 | QM-7000SI . QM-2000SI |
|---|---|
| 카테고리 | 가스감지 수신기 |
| 제품명 | 가스감지 수신기 | 측정 가스 | 가연성 가스(Flammable gas),H2, C2H2, C2H4, etc. 유독성 가스(Toxic gas),CO, NH3, CL2, H2S, etc. 산소(O2,Oxygen) |
| 측정 범위 | 0~100%(LEL) – 가연성 0~PPM – 유독성(유독성 가스별 범위 참조) 0~25%(Vol) – 산소(O2) | 입력 신호 | 4~20mA |
| 측정 표시 | LCD Display[128×64],Two stage alarm(1st,2nd) 상부LED램프(평상시-녹색 점등/경보시-적색점등) 전면부 경보점,농도범위 값 임의설정 | 출력 신호 | 4~20mA, Relay contact (2alarm,Fault) RS-485 통신(option) |
| 경보음량 | 90dB 이상 | 작동 온도/습도 | -20℃~+40℃/90% RH |
| 작동 전원 | 220/110V.AC, 50/60Hz | 소비 전력 | 5W |
| 설치 방식 | Wall & Rail mounting | 외형 치수 | 3/4(22MM) PF, NPT |

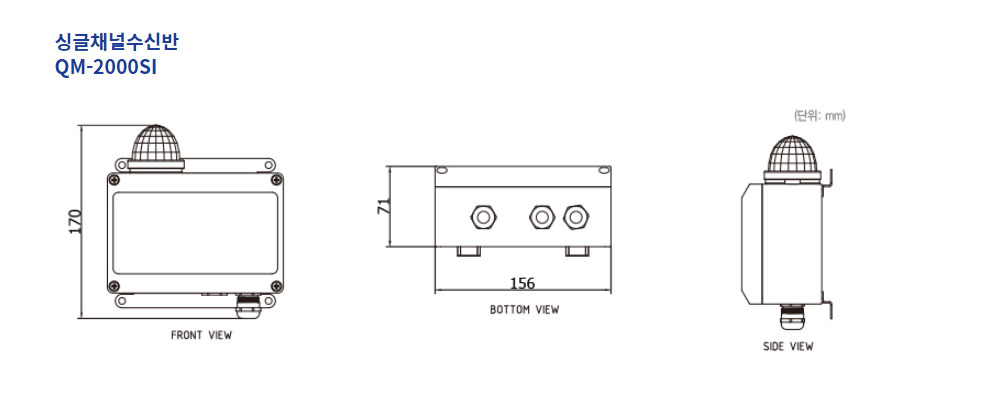

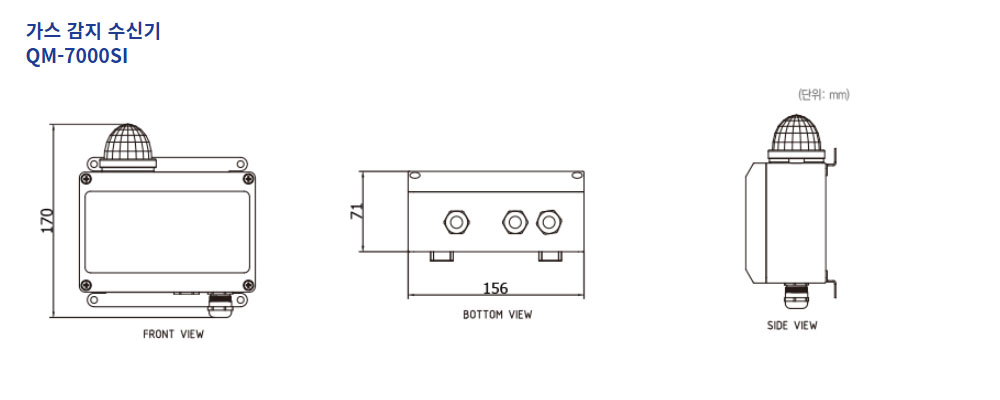

| 설치 방식 | Wall mounting or 2″ Pole mounting | 외형 치수 | 205(W) × 156(H) × 71(D) |
| 무게 | 1.00Kgs | 외함 | PC(IP65) |
제품특징
- 콤팩트한 디자인
- 1회로부터 다회로용 설계
- SMPS 회로로 구성하여 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 마이크로 프로세스를 적용하여 가스 누출, 고장 등을 연산 판독하는 인공지능형 가스 경보 수신기
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- Two alarm(1st, 2nd) & Two relay(접점) 출력 기능, 공통, 개별(독립) 출력 기능 등 다양한 기능 수행
- 한국소방산업기술원(국가검정) 형식 승인
- 전자파 장애 검증필 – 검지부(DETECTOR) : SHT-4700
- 현장에 설치된 가스 검지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시 및 위험시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
| 모델명 | 규격(MODEL) : SHT-970MU.DU |
| 카테로리 | MULTI CHANNEL UNIT MONITOR |
| 제품명 | 가스검지 수신부(다채널) | 측정 가스 | LNG, LPG, 가연성 가스(Flammable GAS) 유독성 가스(Toxic GAS), 산소(O2) |
| 측정 범위 | 0~100%(LEL) – 가연성 0~PPM – 유독성(유독성 가스별 범위 참조) 0~30%(Vol) – 산소(O2) | 입력 신호 | 4~20mA |
| 경보 음량 | 90dB 이상 | 작동 전원 | 220/110V.AC, 50/ 60Hz |
| 출력 신호 | 4~20mA, Relay contact(H.HH) – 공통, 개별(독립) 12V.DC(H.HH) – 공통, 개별(독립) | 소비 전력 | 9회로 기준 17.1W(감시모드),29.16W(동작모드) |
| 외형 치수 | 9회로 – 480(W) × 320(H) × 120(D) | 예비전원 | DC 18V, AA 600mAh, 니켈카드뮴축전지 |
| 무게 | 9회로 – 약 15Kgs | 작동 온도/습도 | -20℃~+40℃/ 85% RH |
| 설치 방식 | Wall mounting | 작동 온도/습도 | -20℃~+40℃/ 85% RH |
