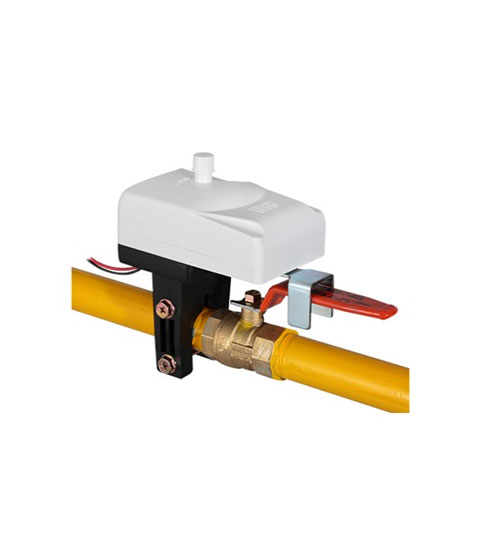

SHT-15A, 20A, 25A(옥내·외)
SHT-32A, 40A, 50A

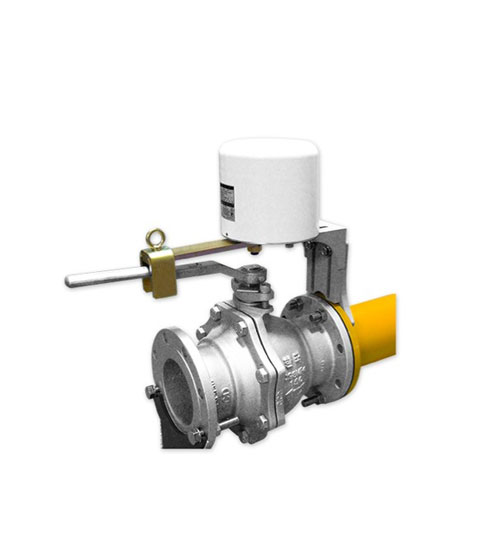

SHT-80A, 100A
가스누출경보차단장치
| 모델명 | SHT-15A, 20A, 25A(옥내·외) / SHT-32A, 40A, 50A / SHT-80A, 100A |
|---|---|
| 카테고리 | 가스누출경보 차단장치(제어부) |
| 제품명 | 가스 누출 경보 차단 장치 (제어부) | 작동전원 | 110~220V.AC, 50/60Hz |
| 제어방식 | 전류 제어 방식 | 수신방식 | 전압 기억 방식 |
| 경보입력회선 | 3회선, 6회선 | 경보방식 | BUZZER 경보 방식(음량 : 약 70dB) |
| 출력전압 | 24V.DC(차단부 동작 전압) | 외부출력신호 | OPEN/CLOSE(Relay contact), (Option) 경보 입력 회선 확장용 Port |
| 작동 표시 | (LED) 열림 – 녹색/닫힘 – 황색/경보 – 적색/FUSE CHK – 적색 (FND) 열림 – OP/닫힘 – CL/열림 중 – OP점멸/닫힘 중 – CL 점멸 | 개폐 방식 | 수동 개폐 및 경보 입력 시 자동 닫힘 |
| 경보기 연결 배선 | 2wire – AC형 단독형 경보기 or 분리형 경보기 3wire – DC형 단독형 경보기 | 차단부 출력 | 2wire(적+, 흑-) |
| 모델명 | 가스누출경보 차단장치(차단부) |
| 카테로리 | AUTO SHUT-OFF VALVE |
| 제품명 | 가스누출경보 차단장치(차단부) | 사용관경 | 15A, 20A, 25A 32A, 40A, 50A 80A, 100A |
| 정격 전압 | 24V.DC | 차단 시간 | 20초 이내 |
| 개폐 각도 | 90도(리미트 스위치 방식) | 사용 밸브 | 볼 밸브 |
| 차단 방식 | 핸들 작동 방식 | 취부 방식 | 배관 볼트 조임식 |
| 작동 온도/습도 | -40℃~+70℃/95% 이하 | 연결 배선 | CVV or VCTF 1.5sq x 2wire/Max 100M |
